По существующим нормам в жилых домах при комбинированной системе освещения от любых источников света наименьшая освещенность письменного стола, рабочей поверхности для шитья и других ручных работ составляет 300 лк, а кухонного стола и мойки посуды – 200 лк.

Средняя вертикальная освещенность улиц и дорог местного значения, поселковых улиц должна составлять не менее 150 лк.

Запрещается предусматривать стационарное освещение и устанавливать штепсельные розетки в кладовых.

В осветительных устройствах для светопропускающих поверхностей следует применять несгораемые материалы.

В установках с лампами накаливания общего назначения мощностью не более 60 Вт и люминесцентными лампами допускается использование оргстекла и подобных ему материалов. При этом расстояние от колб люминесцентных ламп до светопропускающих поверхностей должно быть не менее 15 мм, для ламп накаливания – 100 мм.

При установке на потолках из сгораемых материалов встраиваемых или потолочных светильников, устройство которых по техническим условиям не предусматривает их монтажа на сгораемой конструкции, места примыкания светильников к потолкам должны быть защищены асбестовыми прокладками толщиной не менее 3 мм.

Для освещения подполий, подвалов, чердаков, кладовых рекомендуется использовать лампы накаливания.

В технических подпольях и на чердаках жилых зданий освещение должно устанавливаться только по линии основных проходов. В домах высотой в один и два этажа, а также в домах садоводческих товариществ устройства освещения чердаков не требуется. Освещение хозяйственных кладовых с решетчатыми перегородками, расположенных в подвалах, следует выполнять светильниками, установленными в проходах (без установки дополнительных светильников в этих помещениях).

В жилых комнатах, кухнях и коридорах квартир должна быть предусмотрена установка светильников общего освещения, подвешенных или закрепленных на потолке, а также клеммных колодок для подключения светильников, а в кухнях, кроме того, – подвесных патронов, присоединяемых к клеммной колодке. В туалете над дверью устанавливают стенной патрон, а в ванной – светильник над зеркалом.

В жилых комнатах площадью 10 м2 и более следует предусматривать возможность установки многоламповых светильников с включением ламп двумя группами.

Многоламповые светильники разработаны именно с той целью, чтобы можно было изменять по своему выбору мощность светильника. Для этого лампы светильника разделены на две группы, каждая из которых выведена на свой выключатель. Они предусматривают, как правило, три режима мощности светильника.

Если, например, в люстре пять ламп по 60 или 100 Вт, то одна из линий объединяет две лампы, к другой подключены оставшиеся три. В результате можно по своему выбору изменять режим освещенности комнаты: мягкий рассеянный свет – при включенных двух лампах, спокойное общее освещение – при трех работающих лампах и яркое праздничное освещение – при работе всех пяти ламп.

Обычно, мягкий свет используется при отдыхе, средний – при общении в кругу семьи, например за ужином, а полное освещение – во время семейных торжеств, при встрече гостей, во время каких-нибудь праздничных мероприятий.

Освещение остальных помещений квартиры – коридоров, прихожих, ванных и туалетных комнат – требует достаточной яркости и четкости, однако не целесообразно устанавливать в них многоламповые светильники с двумя группами ламп.

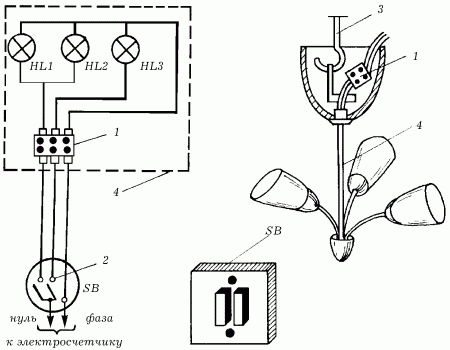

На рис. 52 представлена электрическая схема включения трехрожковой люстры в электрическую сеть.

Рис. 52. Электрическая схема подключения трех ламп люстры: SB – выключатель двухполюсной; HL1–HL3 – электрические лампы накаливания; 1 – колодка клеммная люстровая; 2 – контактные зажимы выключателя; 3 – крюк для подвешивания люстры; 4 – люстра.

Схема работает следующим образом. При включении левой клавиши выключателя SB загораются электролампы HL1 и HL2. При включении правой клавиши выключателя (левая клавиша отключена) загорается одна лампа HL3. При включении обеих клавиш одновременно загораются все три электролампы.
