Такие помещения, как коридоры, прихожие, ванные и туалетные комнаты, хотя и требуют достаточной освещенности, но благодаря своим небольшим площадям могут получить необходимое освещение и без применения многоламповых светильников (тем более с разделением ламп на две группы). Обычно в помещениях подобного типа устанавливают светильники с одной, но достаточно мощной лампой.

Говоря о мощности ламп, следует учесть, что при одинаковой суммарной мощности светильники с разным числом ламп дают разный световой поток; например, световой поток от трех ламп по 40 Вт будет менее ярким, чем световой поток от двух ламп по 60 Вт; а одна лампа в 120 Вт даст больший световой поток, нежели те же две 60-ваттные лампы.

В помещениях и зонах, не требующих постоянного мощного освещения, рациональнее установить светильники с сенсорными выключателями – электронными регуляторами мощности освещения (рис. 57).

Рис. 57. Схема светильника с сенсорным регулятором мощности: Н1, Н2 – лампы накаливания; Е – регулятор освещенности; S – сенсорный контакт; F1 – основной предохранитель; F2 – запасной предохранитель.

Включать и выключать такие светильники, а также регулировать мощность светового потока можно простым прикосновением пальцев к сенсорному регулятору.

Режим работы сенсорного регулятора следующий:

– кратковременное касание сенсорного контакта (до 1 секунды) включает либо отключает лампы;

– длительное прикосновение регулирует уровень освещенности от минимума до максимума и наоборот (весь диапазон светильник набирает в течение 5 секунд).

В светильниках с сенсорным регулятором обычно используются две лампы накаливания мощностью по 40 Вт каждая (если иное не оговорено в инструкции к светильнику).

И еще одна тонкость: если при касании сенсорного контакта лампы не включаются или освещенность не регулируется, то следует вынуть вилку шнура светильника из розетки, перевернуть ее на 180°, вновь включить в сеть, после чего еще раз коснуться контакта. Если светильник возобновил свою нормальную работу, значит, неисправность связана с полярностью подающихся на ввод потенциалов. Если светильник после смены полярности штырей вилки не работает, необходимо проверить целостность предохранителей и при необходимости заменить их. Если же и после такой манипуляции светильник не работает, то скорее всего из строя вышел сенсорный регулятор; отремонтировать его в домашних условиях не представляется возможным.

Местное освещение используют в том случае, когда необходимо создать мощный световой поток в ограниченном пространстве; такое освещение требуется довольно часто: на кухне – над рабочим столом; в кабинете – для работы за письменным столом или для чтения; в мастерской – над станком и т. п. Как правило, в этих случаях используют в основном одноламповые светильники, как стационарные (настенные светильники, бра), так и переносные (настольные лампы, торшеры).

Все перечисленные светильники создают достаточный уровень освещения лишь на небольшом участке, поэтому источник светового потока местного освещения должен располагаться на расстоянии от освещаемой зоны не более 90 см. Диапазон мощности ламп, используемых для местного освещения, достаточно широк: от 60 Вт (например, над кухонным рабочим столом) до 100 Вт (например, над столом письменным) и даже до 150 Вт (при работах, требующих особой точности и тщательности, например при сборке мелких механизмов).

Конструкции светильников для местного освещения могут быть самыми разнообразными. Но наиболее удобны из них те, которые позволяют регулировать расстояние от источника света до освещаемого места и направленность световых лучей, но при этом нет необходимости перемещать сам светильник. В качестве примера светильников подобного типа можно рассмотреть настольную лампу с пантографной системой (рис. 58).

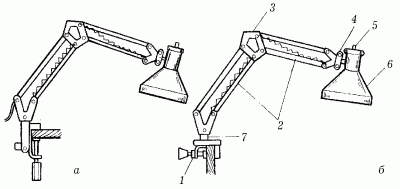

Рис. 58. Светильник с пантографной системой: а – крепление к горизонтальной поверхности; б – крепление к вертикальной поверхности: 1 – струбцина; 2 – подвижная ножка; 3 – пантографная система; 4 – винтовой зажим; 5 – выключатель; 6 – отражатель; 7 – кронштейн.
