Проходы через внутренние и наружные стены, перегородки и междуэтажные перекрытия должны выполняться в трубе либо проеме, что обеспечивало бы возможность замены электропроводки. Проходы небронированных кабелей и проводов через несгораемые стены и междуэтажные перекрытия должны выполняться в металлических или изоляционных полутвердых резиновых, поливинилхлоридных трубках (неразрезанных) или в отрезках пластмассовых труб, а через сгораемые стены – в изоляционных трубках, заключенных в отрезки стальных. Концы металлических труб обязательно оконцовывают втулками или воронками. Установка изоляционных трубок необходима не только для обеспечения замены проводок, но и для усиления изоляции незащищенных проводов.

Провода с фальцованным швом (АПРФ, ПРФ, ПРФл) разрешается прокладывать через деревянные стены без дополнительной защиты.

Проходы могут быть открытыми и закрытыми. Открытые проходы проводов и кабелей выполняют в зданиях с деревянными стенами и перекрытиями. В кирпичном здании проход можно выполнить скрыто, в борозде, выбитой в стене, но не под слоем штукатурки.

При подготовке проходов через стены и перекрытия необходимо учитывать среду примыкающих помещений. Если примыкающие помещения относятся к категории сухих, то провод в стене прокладывается через одно отверстие. При проходe из сухого помещения во влажное, сырое или наружу, из сырого во влажное необходимо каждый провод протягивать в отдельной изоляционной трубе.

Чтобы обеспечить сток воды, отверстия делают с небольшим уклоном в сторону влажного, сырого помещения или наружу. Со стороны сухого помещения отверстие обрамляют изоляционной фарфоровой или пластмассовой втулкой, а со стороны влажного, сырого или снаружи – фарфоровой воронкой. Втулки и воронки вмазывают алебастровым или цементным раствором так, чтобы буртик втулки плотно лежал на поверхности стены, а выходное отверстие воронки полностью выходило из стены и было направлено вниз. Втулки надеваются на изоляционную трубку.

Соединение проводов при выходе из сухого, влажного помещения в сырое или наружу здания должно выполняться в сухом или влажном помещении у ролика или в ответвительной коробке, устанавливаемой у прохода.

Чтобы предупредить проникновение воды, распространение пожара, открытые проходы кабелей и проводов через наружные стены помещений следует после прокладки электропроводок уплотнить легкосъемными несгораемыми материалами (минеральной ватой, шлаковатой и т. п.). Воронки с обеих сторон заливают изолирующим составом, например битумной массой. Открытые проходы через внутренние стены нормальных невзрыво– и непожароопасных помещений можно не уплотнять.

Открытые проходы проводов через междуэтажные перекрытия делаются в изоляционной трубке с защитой от механических повреждений на высоту не менее 1,5 м. При скрытой прокладке проводов через междуэтажные перекрытия провода пропускают в изоляционных трубках, выходы из которых оконцовывают фарфоровыми воронками.

При выполнении проходов через междуэтажные перекрытия, где требуется защита провода от механических повреждений при выходе его на верхний этаж, запрещается применять провода марок ПРД, ПРВД (в стальных трубах эти провода не прокладываются.)

При выполнении прохода через междуэтажное перекрытие используются одножильные изолированные провода марок АПР, АПВ, АПРВ и т. п. Изолированные трубы в проходах не должны иметь разрывов по длине и заделываются с наружными краями втулок и воронок (они могут выступать из них на 4–5 мм).

Запрещается делать проходы в деревянных стенах в стыках между бревнами.

Не рекомендуются пересечения проводов и кабелей между собой. В открытых электропроводках при пересечении незащищенных проводов с незащищенными или защищенными изолированными проводами (при расстоянии между ними менее 10 мм) на незащищенный провод должна быть наложена дополнительная изоляция: на него надевают отрезок целой поливинилхлоридной трубки или накладывают 3–4 слоя изоляционной ленты.

В кирпичных зданиях пересечения проводов выполняются скрыто в заштукатуриваемых бороздах – скрученные двухжильные провода одной из пересекаемых линий укладывают в борозду, одев на них изоляционную или поливинилхлоридную трубку. В местах входа и выхода провода из борозды на изоляционную трубку надевают фарфоровые воронки.

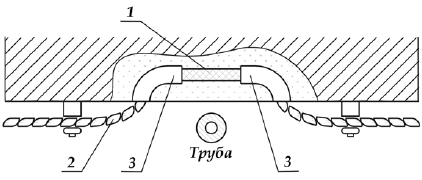

Рис. 38. Обход трубопровода:

1 – провод; 2 – резиновая трубка; 3 – воронка

В случаях, когда проводка выполняется одножильными проводами, каждый из них помещается в отдельной изоляционной трубе.

Вокруг металлических конструкций зданий, балок, труб и особенно трубопроводов с горячими жидкостями могут образовываться конденсат и ржавчина, которые разрушают изоляцию. Поэтому при пересечении защищенных и незащищенных проводов и кабелей с трубопроводами (рис. 38) расстояние между ними должно быть не менее 50 мм или провода и кабели в местах пересечения должны быть проложены в изоляционных или металлических трубах, заделываемых в борозду. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм их следует дополнительно защитить от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
