После пайки стальных проводов продукты взаимодействия флюса с оксидной пленкой удаляют масляной тряпкой и охлаждают. Слой припоя, как и в других случаях, должен покрывать всю скрутку.

Но самое надежное и прочное соединение как алюминиевых, так и медных проводов обеспечивает сварка . Хотя этот способ более сложен и более трудоемок по сравнению с другими видами соединений, а также требует специального оборудования, он все же доступен в бытовых условиях (при прокладке и ремонте электропроводки и электроприборов своими силами). Суть сварки заключается в контактном разогреве концов жил угольным электродом до образования расплавленного шарика, который образуется в месте контакта проводов с электродом.

Применение метода сварки при соединении алюминиевых или медных жил ограничено их сечением: можно сваривать алюминиевые жилы, если их сечение не превышает 10 мм2, а медные – при сечении 4 мм2.

Для производства сварочных работ используют лабораторный 9-амперный автотрансформатор (ЛАТР), несколько видоизмененный для выполнения данной операции. С трансформатора необходимо снять ползунок, регулирующий напряжение, а поверх сетевой (первичной) обмотки намотать обмотку вторичную. Вторичную обмотку необходимо изолировать от сетевой несколькими слоями специальной трансформаторной бумаги и несколькими слоями изоляционной ленты на хлопчатобумажной основе или лакоткани. После такого переоборудования напряжение на выходе трансформатора должно быть не менее 6–10 В и мощность не менее 0,5 кВт.

Электрод и концы свариваемых жил подключают к концам вторичной обмотки трансформатора.

При отсутствии прибора ЛАТР его можно изготовить (намотать) самостоятельно. В качестве сердечника трансформатора берут Ш-образное трансформаторное железо; сечение магнитопровода должно быть не менее 25 см2. Количество витков для первичной и вторичной обмоток несложно подсчитать по следующим формулам:

где W1 и W2 – число витков первичной и вторичной обмоток;

U1 и U2 – напряжение на входе и на выходе трансформатора;

S – сечение магнитопровода трансформаторного Ш-образного железа.

Рассмотрим конкретный пример: необходимо намотать трансформатор с сечением магнитопровода в 30 см2, который можно использовать при сетевом напряжении 220 В; напряжение на выходе должно быть 10 В. При таких условиях W1 = 40 x 220/30 = 293,33, то есть 293; W2 = 40 x 10/30 = 13,33, то есть 13. Таким образом, первичная обмотка трансформатора должна состоять из 293 витков, а вторичная – из 13. При условии, что для первичной обмотки необходимо использовать провод диаметром 0,8–1 мм, общее сечение проводов вторичной обмотки должно быть не меньше 15–20 мм2. Обмотку удобнее всего наматывать одновременно тремя параллельными проводами диаметром по 3 мм.

Для изготовления электрода можно использовать угольную щетку старого коллекторного электродвигателя или графитовый вкладыш троллейбусной штанги. В щетке или вкладыше выдалбливают небольшую лунку, в которую помещают флюс и которая способствует формированию из расплава шарика. Готовый электрод с флюсом надежно фиксируют в зажимах.

При сварочных работах на таком оборудовании необходим помощник, поскольку, манипулируя двумя контактами одновременно, нельзя самостоятельно включить и выключить трансформатор. Но если, кроме трансформатора, сделать зажим (рис. 23), который одновременно будет фиксировать и угольный электрод, и соединяемые провода, то помощник окажется лишним.

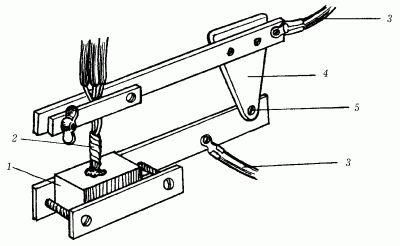

Рис. 23. Шарнирный зажим для соединения проводов способом сварки: 1 – угольный электрод; 2 – скрутка из жил; 3 – жилы для подключения к сварочному трансформатору; 4 – изоляционная пластина; 5 – шарнирное соединение.

Подготовка проводов для осуществления неразъемного соединения способом сварки аналогична подготовке к пайке, хотя имеет одну особенность: скручивание проводов для сварки необходимо выполнять только параллельным способом, а оставшиеся от скрутки концы жил должны иметь одинаковую длину, обеспечивающую обеим жилам надежный контакт с угольным электродом (рис. 24).

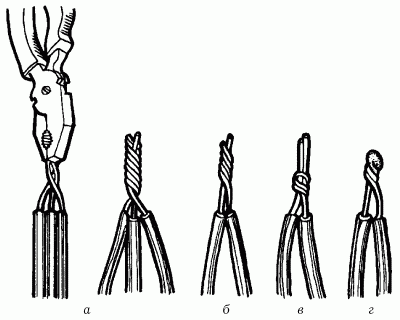

Рис. 24. Способ скрутки под сварку: а – алюминиевые жилы; б, в – алюминиевая и медная жилы; г – готовое сварное соединение.
